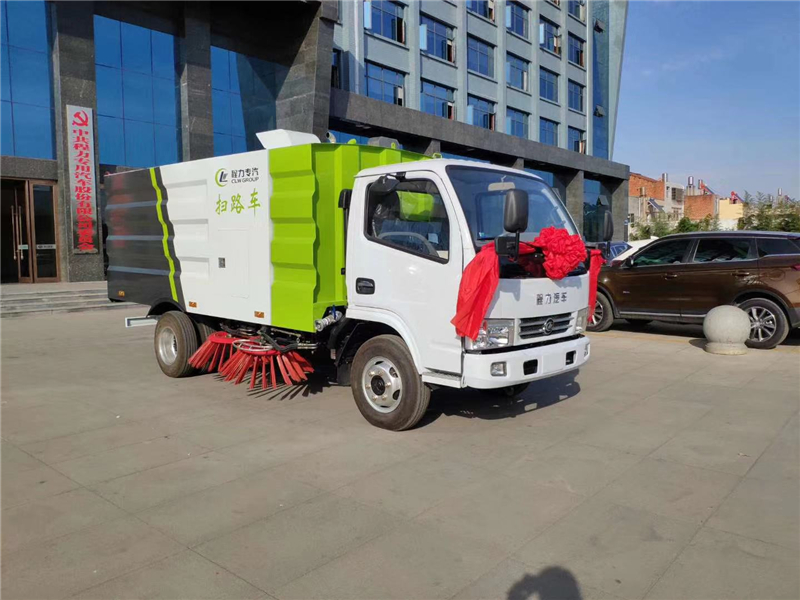

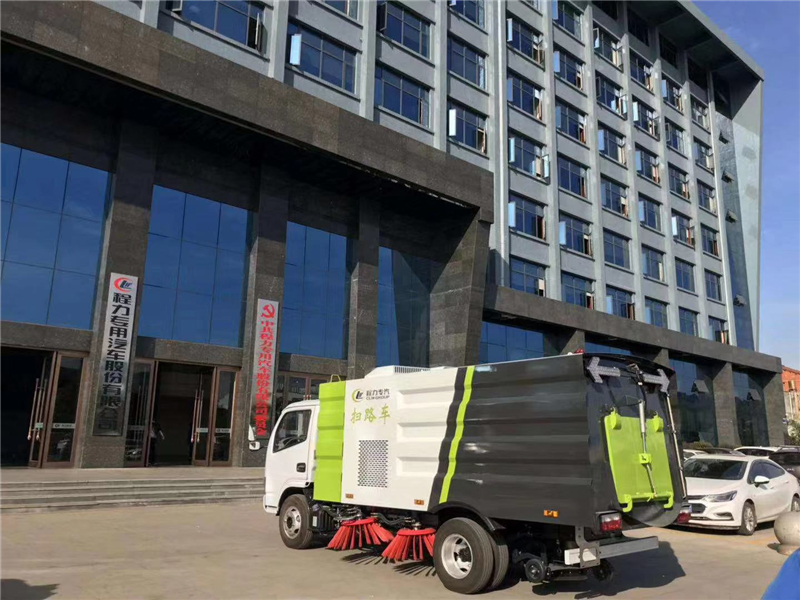

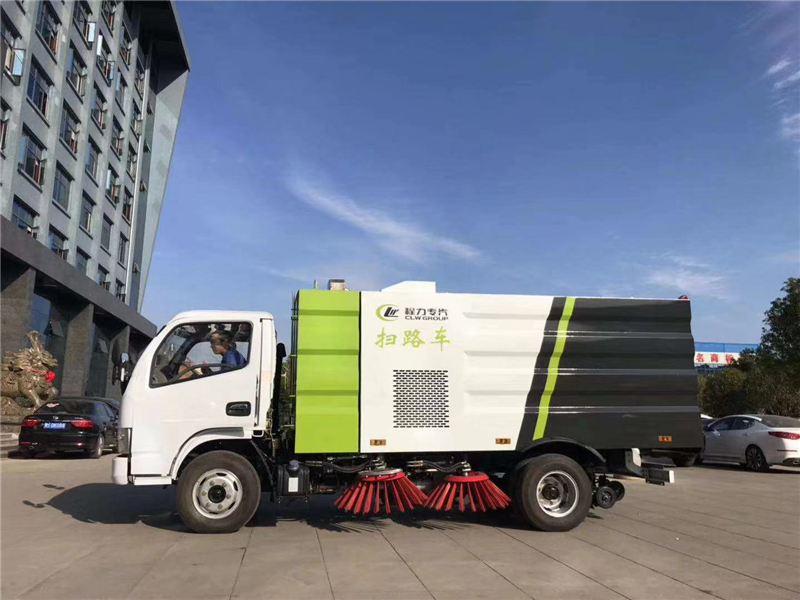

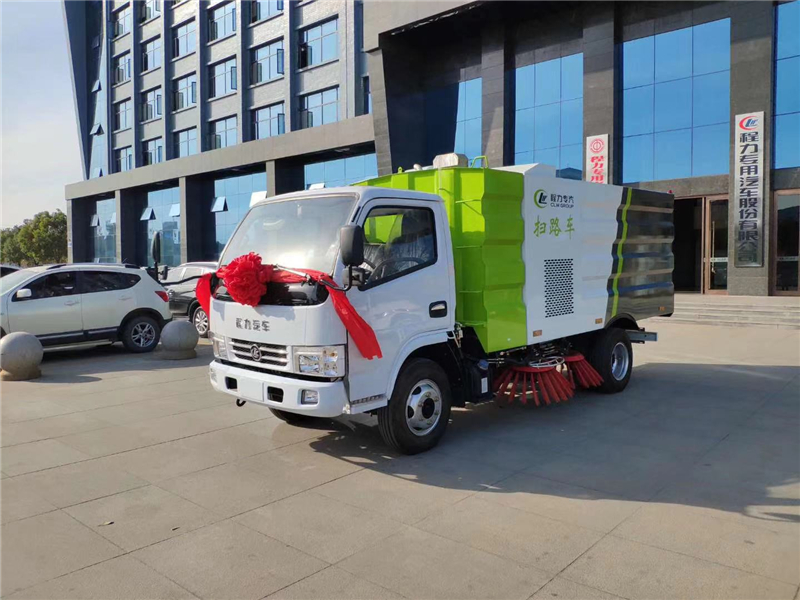

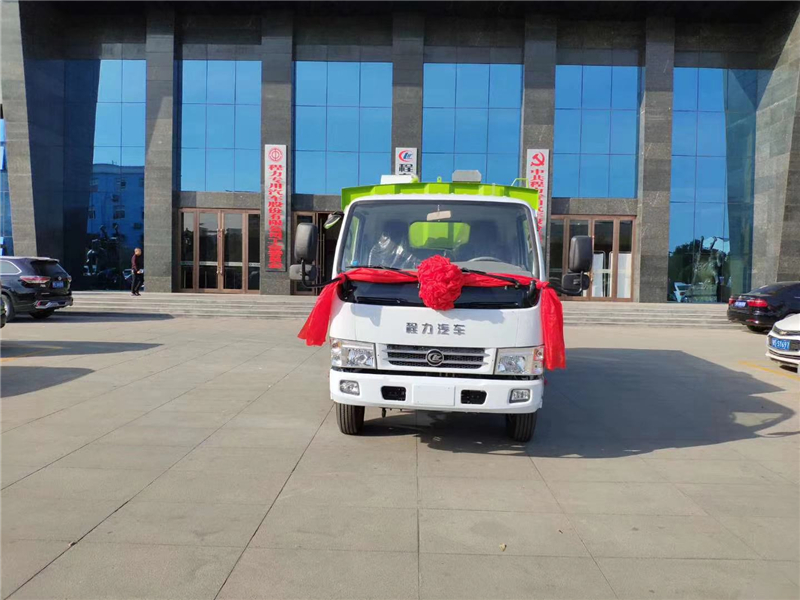

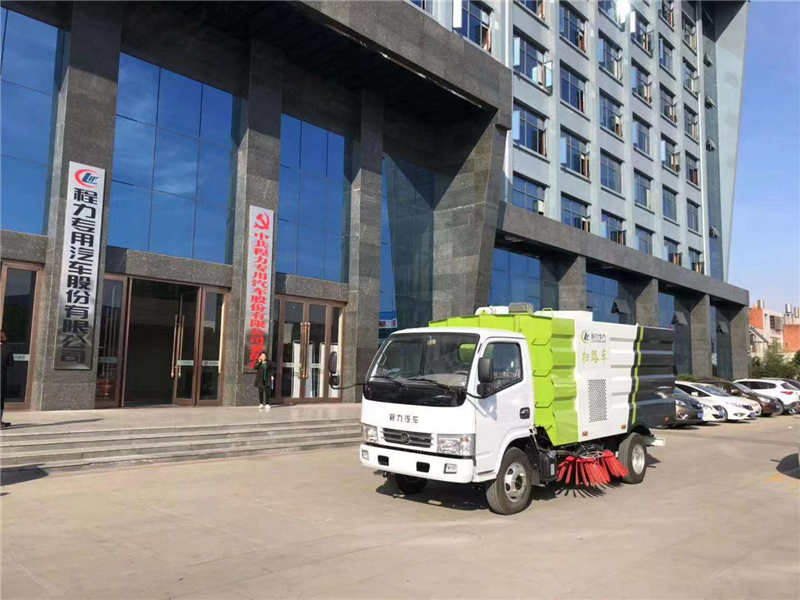

國六江淮5.5方掃路車

國六江淮5.5方掃路車

掃路車功能介紹

采用吸掃混合的方式收集垃圾，濕式除塵、電液控制，液壓傾翻卸料的作業方式對路面進行清掃作業。

采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。

采用“中置四掃盤+噴霧降塵裝置+中心隔板+后置吸嘴”的結構布局，讓清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。

副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。

掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過障礙自動回位。

掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下都有良好的清掃效果

采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。

掃路車上裝配置

底盤型號：CL1070FDJ

發動機型號：HFC4DF1-2D2

發動機功率：86KW

外形尺寸：6200×2050×2590mm

工作寬度：2.8M

吸入粒度：φ120mm。

水箱容積：1.5m3

垃圾箱容積：4 m3

最大作業能力：13000㎡/h-52000㎡/h

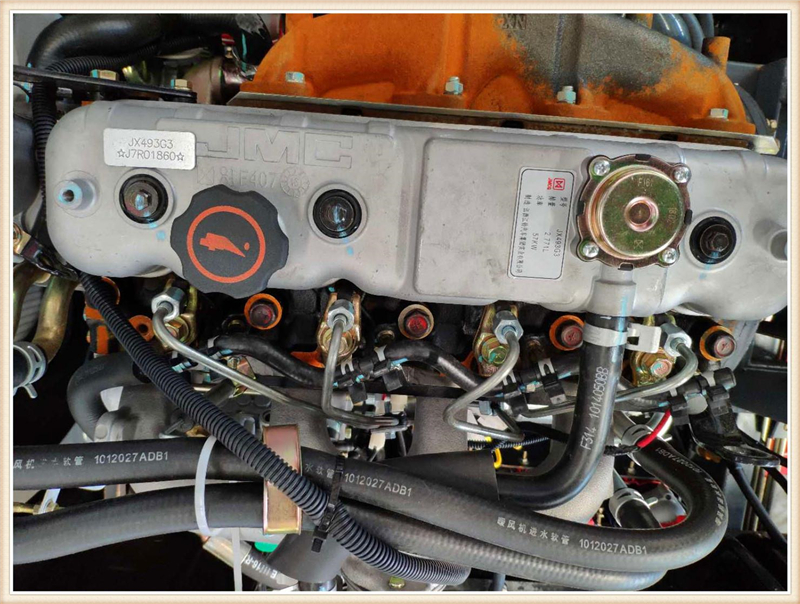

上裝標配：帶4個掃盤、江鈴78馬力副發動機、三洋馬達、施耐德控制開關、海普瑞斯電磁閥組、無級變速自動離合器、免維護離心式自動風機、不銹鋼垃圾箱、中聯北極星電子水泵，尾部LED箭頭指示燈、手動泵應急系統、垃圾舉升自卸功能。

可選裝配置：

1.可選裝垃圾箱自潔功能

2.可選裝倒車監控功能

3.可選裝前沖、后灑功能

上裝主要配置展示

電子水泵

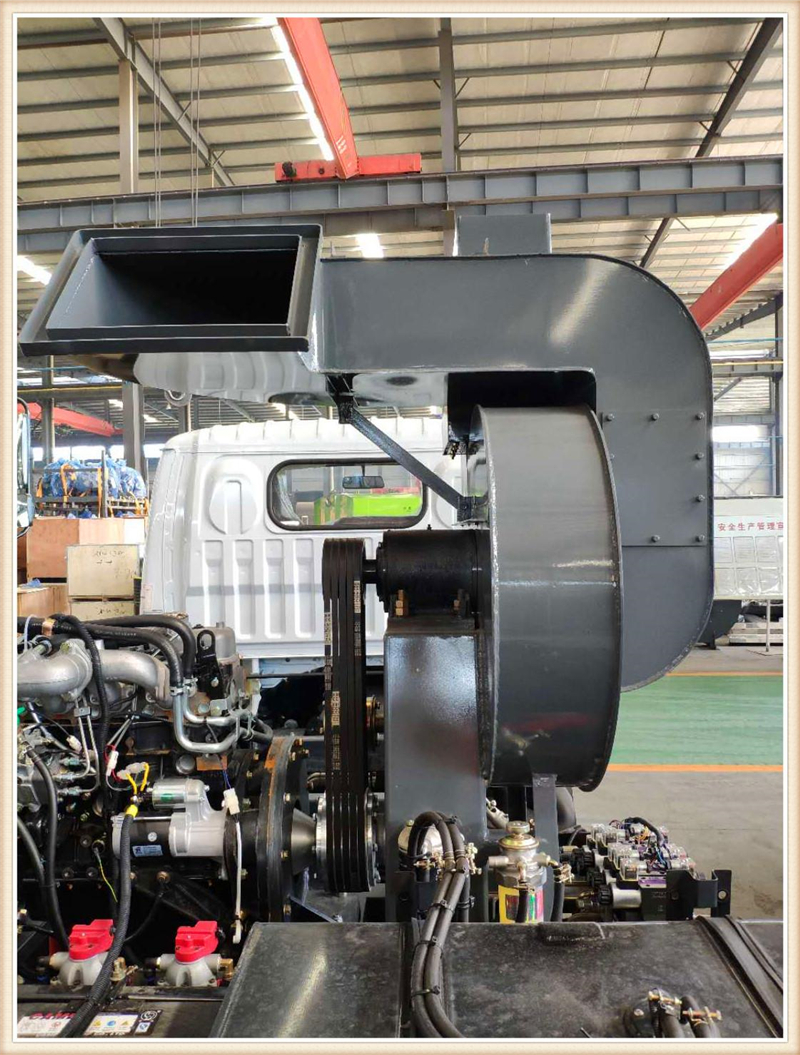

風機

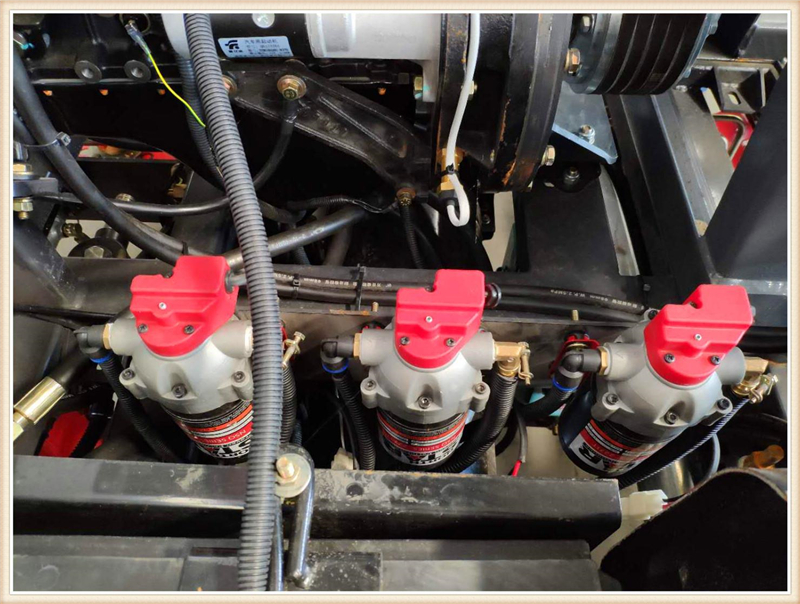

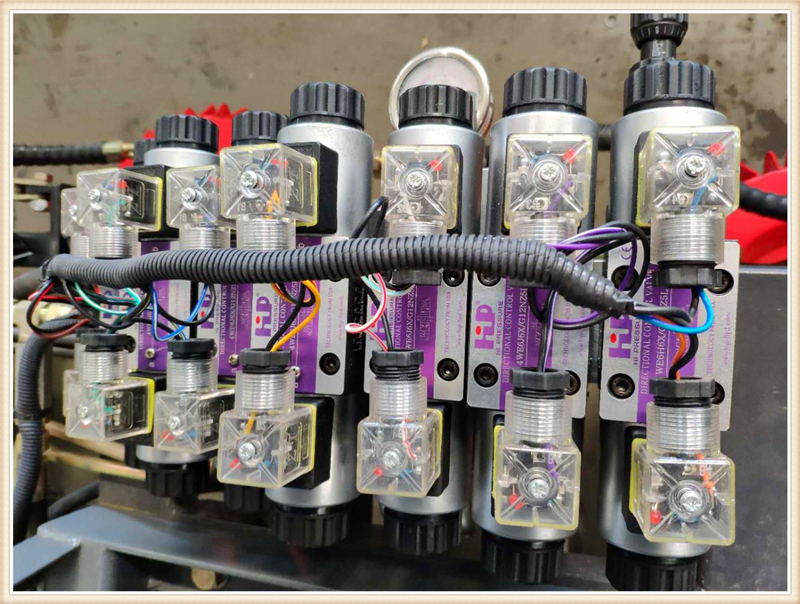

電磁閥組

公告參數

【整車技術參數】
駕駛室準乘人數(人)	3	公告批次	311
產品名稱	掃路車	產品型號	CLW5070TSLCL5
總質量(Kg)	7360	罐體容積(m3)	5.5
額定載質量(Kg)	2215	外形尺寸(mm)	6200×2050×2590
整備質量(Kg)	4950	整備質量(Kg)	4950
接近角/離去角(°)	22/13,23/12,24/11	前懸/后懸(mm)	1200/1700,1160/1740,1040/1860
軸荷(Kg)	2640/4720	最高車速(Km/h)	99
【底盤技術參數】
底盤型號	CL1070FDJ	底盤名稱	載貨汽車底盤
商標名稱	程力牌	生產企業	程力汽車集團股份有限公司
軸數	2	輪胎數	6
軸距 (mm)	3300
輪胎規格	7.00R16LT 14PR,7.00-16LT 14PR
鋼板彈簧片數	6/6+5,8/10+8,9/10+8,8/9+5	前輪距(mm)	1750,1530
燃料種類	柴油	后輪距(mm)	1650,1540
排放依據標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
CY4BK451 YC4FA115-50 YN33CRE1 HFC4DF1-2D2	東風朝陽朝柴動力有限公司廣西玉柴機械股份有限公司昆明云內動力股份有限公司江淮朝柴發動機有限公司	3707 2982 3298 2544	86 85 85 86
